Dry Scroll Pumps IDP-3
Agilent Technologies ha patentado una nueva línea de bombas de vacío en espiral. Esta nueva tecnología es asequible, y permite realizar el vacío sin necesidad de utilizar aceite, es una bomba fácilmente integrable a sistemas ya existentes, y apta para una amplia gama de aplicaciones tanto industriales como de investigación.
- Libre de aceite
- Potente
- Velocidad de bombeo de 60 litros/min
- Alto rendimiento
- Vacío en seco económico y eficiente
- Bajos niveles de ruido y vibración
- Bajo coste de mantenimiento
- Fácil integración con otros sistemas
La bomba crea un vacío gracias a un simple mecanismo de doble espiral, (un espiral en órbita encajado alrededor del otro, creando zonas de movimiento de gas ). El gas entra en el perímetro de la bomba espiral y se desplaza y comprime a través del eje central, donde se reduce la creación de baja presión a alta velocidad. La bomba espiral en seco es una bomba primaria ideal para muchas aplicaciones que demandan durabilidad, fiabilidad y facilidad de mantenimiento. La bomba IDP-3 opera a una velocidad de bombeo de 60 litros/min.

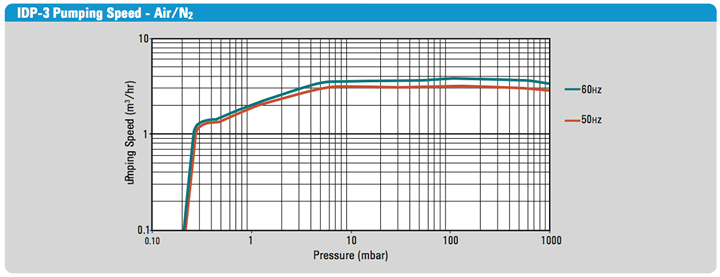

Gráfico velocidad de Bombeo:

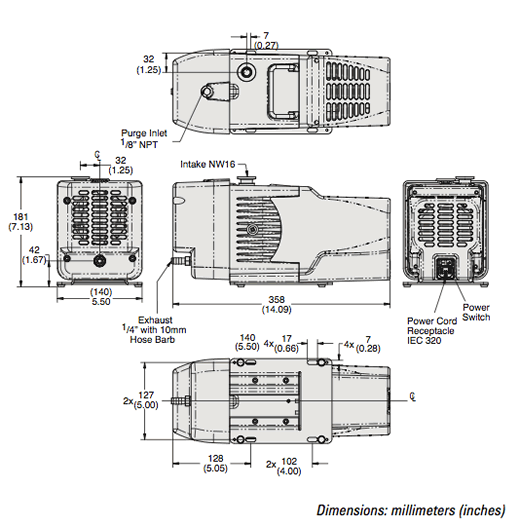

Esquema:
Pico de velocidad de bombeo (60 Hz)
|
60 L/m, 3.6 m³/hr, 2.1 cfm
|
Pico de velocidad de bombeo (50 Hz)
|
50 L/m, 3.0 m³/hr, 1.8 cfm
|
Presión final
|
2.5 × 10-1 torr (3.3 × 10-1 mbar, 33 Pa)
|
Presión máxima de entrada
|
1 atm (0 psig)
|
Presión máxima de salida
|
1.4 atm (6.5 psig)
|
Conexiones de escape
|
1⁄4-in. female nat’l pipe thread (10 mm hose barb provided)
|
Adaptador de conexión de escape
|
NW16 KF adaptador incluido
|
Válvula gas
|
1⁄8-in. female nat’l pipe thread
|
Temperatura ambiente de funcionamiento
|
5 to 40 °C (41 to 104 °F)
|
Temperatura de almacenaje
|
–20 to 60 °C (–4 to 140 °F)
|
Potencia del motor
|
0.16 horsepower (0.12 kW)
|
Protección térmica del motor
|
Automático
|
Velocidad de rotación
|
60 Hz: 3200 RPM; 50 Hz: 2600 RPM; 24V DC: velocidad variable, ajuste de fábrica: 3200 RPM
|
Enfriamiento
|
Aire enfriado
|
Peso
|
9.5 kg (21 lbs) Ship: 10.5 kg (23 lbs)
|
Restricciones
|
No corrosivo, explosivo, partículas formadoras de gas
|
Tasa de fuga (escape sellado)
|
<1 × 10-6 std-cc/sec helium
|
Nivel de ruido (ISO 11201)
|
55 dB(A)
|
Vibración de entrada (ISO 11201)
|
1.5 mm/sec
|
Cumplimiento
|
CE, CSA, CSA/CUS, Semi S2-703, RoHS
|
