Online Process Gas Analyzer (VOC's)



SISTEMA online GC-FID/PID

El sistema tiene la capacidad de análisis en continuo de Compuestos Orgánicos Volátiles (VOCs) presentes en Gases de Proceso de tipo CO2 y N2 a niveles de trazas. El equipo realiza de forma automática y coordinada, la selección, concentración y análisis de la muestra consignada por ambos canales de forma simultánea.


Canal VOCs nivel ppm (alcoholes, aldehídos, cetonas halogenados):             Canal BTEX nivel ppb (Benceno, Tolueno, Etilbenceno, Xilenos):

Acetaldehído                    Acetato de etilo                                                    Benceno                          p-Xileno

Metanol                            2-Butanol                                                              Tolueno                           m-Xileno

Etanol                               1-Bromopropano                                                  Etilbenceno                    o-Xileno

Propionaldehído               iso-Butanol

Acetona                             n-Butanol

Iso-Propanol                     Acetato de Iso-Amilo

t-Butanol                           Tricloroetileno

n-Propanol

El sistema posee 2 canales de análisis para ambos grupos de VOCs y se basa en una válvula de inyección multiposición integrada a un GC Agilent 7890A, un controlador de caudal de muestreo y un doble canal con inyectores, columnas y detectores independientes, y adaptado para la determinación simultánea de los componentes anteriormente mencionados, todo en un solo análisis y de manera automatizada y desasistida.

Canal FID para los componentes a nivel ppm (VOCs):

- Bucle de inyección de 1 mL gestionado por válvula automática.

- Columna capilar compuesta específica (ref. KRCIAPR0001).

- Detector capilar FID.

Canal PID para los componentes a nivel ppb (BTEX):

- Inyector multimodo (MMI) modificado con una trampa específica (KRCIAPR0003) para la técnica Desorción Térmica y asociado a una válvula de gestión de gases.

- Columna capilar compuesta específica (ref. KRCIAPR0002).

- Detector PID (Photoionization Detector) de O.I Analytical modelo 4430.

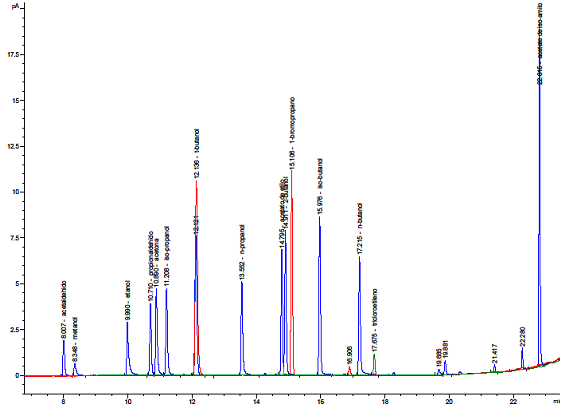

Canal FID para VOCs en ppm (alcoholes, aldehídos, cetonas, halogenados)

 Superposición de patrones VOCs, 1-bromopropano y tricloroetileno:

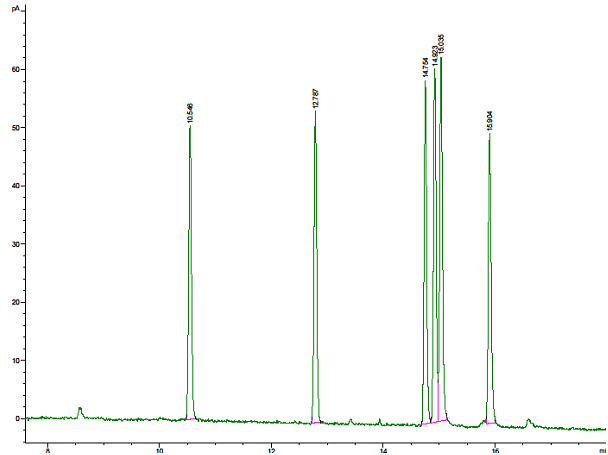

Canal PID para BTEX en ppb (Benceno, Tolueno, Etilbenceno, Xilenos):

 Superposición de patrones BTEX:

Selectividad, Precisión y Estabilidad Cromatográfica para el canal BTEX

  AREA SD RSD %
Benceno 181.3 2.4 1.3
  tr min SD RSD %
Benceno 10.54 0.005 0.05


-  El analizador permite la determinación de todos los compuestos a los niveles requeridos en 27 minutos empleando ambos canales simultáneamente.

-  Permite separar y cuantificar todos los componentes del canal VOCs (VOCs, 1-bromopropano y tricloroetileno) a nivel ppms.

-  Permite separar y cuantificar los componentes del canal BTEX a nivel ppbs y el tricloroetileno en ppms.

-  La precisión en la cuantificación de los BTEX por Desorción Térmica en el inyector MMI es < 2%.

-  La selectividad y estabilidad cromatográfica del analizador es inferior al 0.1%.
