SISTEMA online GC-MSD-SIM para monitorización de Óxido de Etileno (OE) y Óxido de Propileno (OP).
El sistema de análisis se basa en la técnica GC/MSD en modo SIM para la monitorización selectiva de Óxido de Etileno (OE) y Óxido de Propileno (OP). Los iones específicos de cada compuesto monitorizados en el modo SIM son:
m/z = 44 para Óxido de Etileno (OE)
m/z = 58 para Óxido de Propileno (OP)
El sistema GC está dotado de tecnología AGILENT QUICKSWAP® que permite la realización de funciones especiales requeridas para esta aplicación. Los resultados obtenidos son procesados, convertidos y trasmitidos al sistema de control de forma automática, mediante los correspondientes elementos de software y hardware integrados en el sistema de monitorización.
Con la finalidad de aumentar la reproducibilidad del muestreo, adicionalmente al sistema de acondicionamiento de muestra, se ha incorporado un sistema de presurización de la línea de muestreo que se ha fijado a 3.6 psi (0.25 bar).
El sistema analítico posee dos estados en funcionamiento en modo automático:
1. En línea: cuando se están monitorizando los gases reales de emisión.
2. En verificación: durante el cual se verifica el estado, ajustes del equipo, y respuestas analíticas.
El sistema está configurado para la realización de un bucle infinito sobre una secuencia de análisis prefijada, la cual contiene 100 análisis en línea por cada etapa de verificación. El ciclo de análisis comprende las etapas:
1. Acondicionamiento del bucle de inyección: aprox. 30 seg.
2. Etapa inicial de análisis (SOLVENT DELAY): aprox. 60 seg.
3. Etapa de análisis OE: aprox. 48 seg.
4. Etapa de análisis OP: aprox. 120 seg.
5. Etapa de retrolavado de columna: aprox. 132 seg.
6. Procesado y trasmisión de datos: aprox. 30 seg.
Adicionalmente, el proceso de conmutación desde el estado en línea al de verificación precisa de aprox. 30 seg; mientras que el proceso inverso sólo requiere de aprox. 5 seg. La señal de fallo es transmitida si trascurre más de 20 minutos sin recibirse nuevos datos desde el GC/MSD. Este límite puede ser reconfigurado desde el programa CHROMGATE. Los resultados son convertidos a señales 4-20 mA, las cuales son re-interpretadas por el sistema de control de planta. Las correspondencias de los mínimos y máximos de cada señal eléctrica se configuran desde el programa CHEMSTATION y desde el sistema de control de la planta. La conversión del resultado analítico se realiza de forma lineal entre el mínimo y el máximo de rango.
Los valores límite de rango son diferentes para el modo en línea y para el modo en verificación:
En línea:
OE: 4 mA = 0 mg/m3 y 20 mA = 10 mg/m3
OP: 4 mA = 0 mg/m3 y 20 mA = 10 mg/m3
En verificación:
OE: 4 mA = 20000 cuentas y 20 mA = 120000 cuentas
OP: 4 mA = 10000 cuentas y 20 mA = 80000 cuentas
(NOTA: estos valores son orientativos y pueden variar según las circunstancias particulares del equipo)
La señal de fuera de rango se trasmite cuando el valor resultante del análisis excede los límites prefijados en el método de cuantificación. Cuando el fuera de rango se produce durante la verificación, el equipo se considera fuera de especificaciones, es decir, el sistema no opera bajo los parámetros de calidad requeridos para la aplicación y se ha de proceder a realizar el mantenimiento y recalibración del mismo.
El sistema de análisis se basa en la técnica GC/MSD en modo SIM para la monitorización selectiva de Óxido de Etileno (OE) y Óxido de Propileno (OP). Los iones específicos de cada compuesto monitorizados en el modo SIM son:
m/z = 44 para Óxido de Etileno (OE)
m/z = 58 para Óxido de Propileno (OP)
El sistema GC está dotado de tecnología AGILENT QUICKSWAP® que permite la realización de funciones especiales requeridas para esta aplicación. Los resultados obtenidos son procesados, convertidos y trasmitidos al sistema de control de forma automática, mediante los correspondientes elementos de software y hardware integrados en el sistema de monitorización.
Con la finalidad de aumentar la reproducibilidad del muestreo, adicionalmente al sistema de acondicionamiento de muestra, se ha incorporado un sistema de presurización de la línea de muestreo que se ha fijado a 3.6 psi (0.25 bar).
El sistema analítico posee dos estados en funcionamiento en modo automático:
1. En línea: cuando se están monitorizando los gases reales de emisión.
2. En verificación: durante el cual se verifica el estado, ajustes del equipo, y respuestas analíticas.
El sistema está configurado para la realización de un bucle infinito sobre una secuencia de análisis prefijada, la cual contiene 100 análisis en línea por cada etapa de verificación. El ciclo de análisis comprende las etapas:
1. Acondicionamiento del bucle de inyección: aprox. 30 seg.
2. Etapa inicial de análisis (SOLVENT DELAY): aprox. 60 seg.
3. Etapa de análisis OE: aprox. 48 seg.
4. Etapa de análisis OP: aprox. 120 seg.
5. Etapa de retrolavado de columna: aprox. 132 seg.
6. Procesado y trasmisión de datos: aprox. 30 seg.
Adicionalmente, el proceso de conmutación desde el estado en línea al de verificación precisa de aprox. 30 seg; mientras que el proceso inverso sólo requiere de aprox. 5 seg. La señal de fallo es transmitida si trascurre más de 20 minutos sin recibirse nuevos datos desde el GC/MSD. Este límite puede ser reconfigurado desde el programa CHROMGATE. Los resultados son convertidos a señales 4-20 mA, las cuales son re-interpretadas por el sistema de control de planta. Las correspondencias de los mínimos y máximos de cada señal eléctrica se configuran desde el programa CHEMSTATION y desde el sistema de control de la planta. La conversión del resultado analítico se realiza de forma lineal entre el mínimo y el máximo de rango.
Los valores límite de rango son diferentes para el modo en línea y para el modo en verificación:
En línea:
OE: 4 mA = 0 mg/m3 y 20 mA = 10 mg/m3
OP: 4 mA = 0 mg/m3 y 20 mA = 10 mg/m3
En verificación:
OE: 4 mA = 20000 cuentas y 20 mA = 120000 cuentas
OP: 4 mA = 10000 cuentas y 20 mA = 80000 cuentas
(NOTA: estos valores son orientativos y pueden variar según las circunstancias particulares del equipo)
La señal de fuera de rango se trasmite cuando el valor resultante del análisis excede los límites prefijados en el método de cuantificación. Cuando el fuera de rango se produce durante la verificación, el equipo se considera fuera de especificaciones, es decir, el sistema no opera bajo los parámetros de calidad requeridos para la aplicación y se ha de proceder a realizar el mantenimiento y recalibración del mismo.

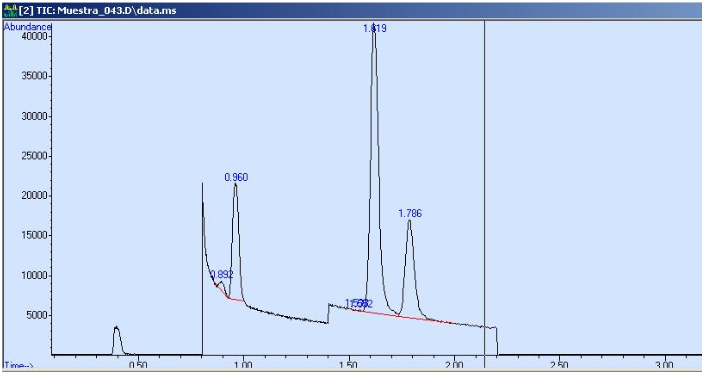

Ejemplo de cromatograma durante la monitorización en línea del OE y OP mediante GC-MSD-SIM
