Online Process Gas Analyzer (Permament Gases + Hydrocarbons + Sulfur)

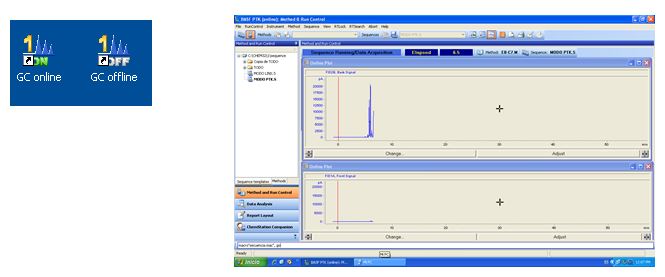

SISTEMA online GC-TCD-FID-PFPD para monitorización de Gases Permanentes (H2, CO2, O2, N2, CH4, CO), Hidrocarburos Ligeros (C1-C6+) y Compuestos Azufrados (H2S, COS, RSH, etc) El sistema analítico se compone de un cromatógrafo de gases GC AGILENT 7890 con tecnología de inyección de gases, conexiones Fleximetal, y dotado de 3 sistemas paralelos de análisis, cada uno con inyector, columnas (pre-columna y columna) y detector (FID, TCD y PFPD). El sistema de control y procesado de señales, está compuesto por los programas: CHEMSTATION, para el control del GC y la generación de los resultados

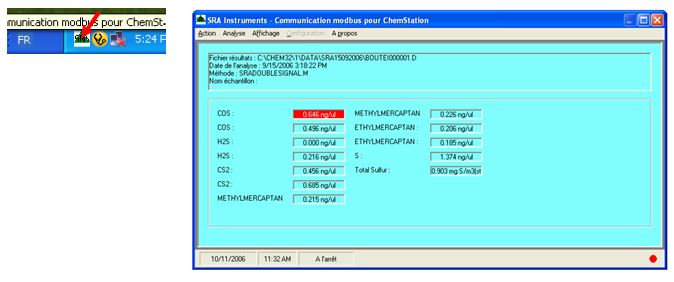

CHEMTOBUS, para la transformación de los todos los resultados de los componentes de la línea analizada, en valores MODBUS para su envío inmediato al sistema de control de la planta, mediante la correspondiente placa de comunicación. El programa de comunicaciones se carga y activa de forma automática al encender el ordenador, en forma de minimizado.

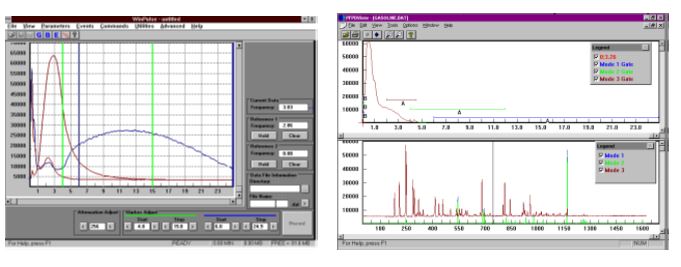

WinPulse y PFPD view, para el ajuste y diagnóstico de la detección del PFPD (detector de azufrados).

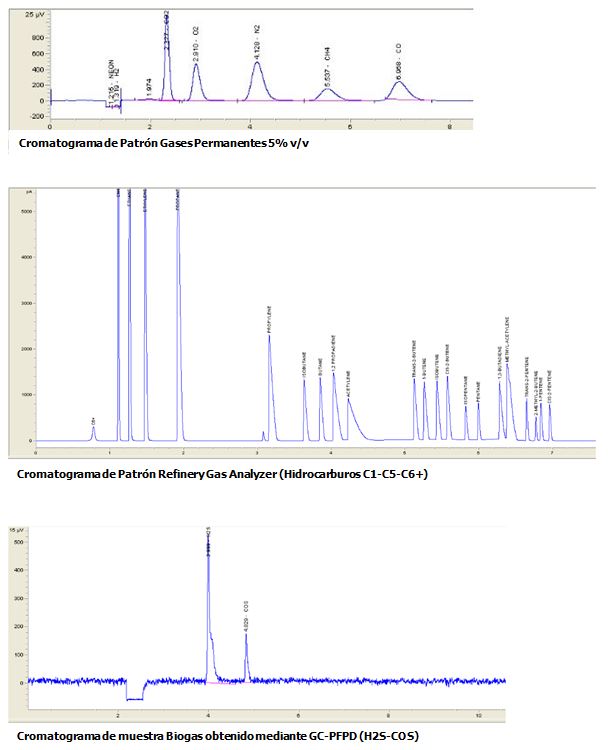

El sistema de análisis realiza tres análisis simultáneos, a partir de tres inyecciones independientes de la misma muestra. De este modo se analizan de forma simultánea los hidrocarburos (FID), gases permanentes (TCD) y azufrados ligeros (PFPD) contenidos en la misma muestra. Los resultados obtenidos son procesados, convertidos y trasmitidos al sistema de control de forma automática, mediante los correspondientes elementos de software y hardware integrados en el sistema de monitorización. El proceso de calibración se realiza de forma manual o automática incluyéndola en la secuencia de análisis. Existe un solo método de análisis de CHEMSTATION que controla la estabilización de los bucles de inyección, la propia inyección, el programa de temperaturas, caudales y conmutación de válvulas en la realización de los retro-lavados de las columnas analíticas, y parámetros de detección del TCD y FID. Los parámetros de trabajo del PFPD se encuentran en el archivo del programa WINPULSE. El sistema analítico funciona en forma de ciclo indefinido de una secuencia predefinida, configurada a voluntad por el usuario desde la tabla de secuencia de la CHEMSTATION. La activación de dicho ciclo indefinido se realiza mediante la instrucción ‘macro “secuencia.mac”, go’ en la línea de comandos de la CHEMSTATION – ON LINE – METHOD AND RUN CONTROL.
Cada análisis comprende las siguientes etapas:
  1. Selección y refresco de la corriente a analizar:    aprox. 5 min.
  2. Acondicionamiento del bucle de inyección:          aprox. 0.5 min.
  3. Etapa cromatográfica:                                      aprox. 15 min.
  4. Procesado y transmisión de datos:                    inferior a 0.02 min.
Los resultados son convertidos a valores MODBUS y transmitidas al sistema siguiendo las direcciones almacenadas en el archivo ADRESSE.bus del programa CHEMTOBUS.
